nVIDIA GeForceTM 8400 GS (G98)
Technische Daten
| Core-Name: | G98 |
|---|---|
| Transistoren: | 210 Mio. |
| GPU-Takt: | 567 MHz |
| Shader-Takt: | 1400 MHz |
| Raster Operation Processors: | 4 |
| Textureinheiten: | 8 |
| Stream-Prozessoren: | 8 |
| Shader-Cluster: | 1 |
| Fertigungsprozess: | 80 nm |
| Speicherbus: | 64 Bit DDR2 |
| Speichergröße: | 256 MByte |
| Speichertakt: | 500 MHz (1000 MHz eff.) |
| Pixelfüllrate: | 2.268 MPixel/s |
| Texelfüllrate: | 4.536 MTexel/s |
| Rechenleistung SPs: | 33 GFlops |
| Datendurchsatz: | 8,0 GByte/s |
| Grafikschnittstellen: | DirectX 10.0, OpenGL 3.0 |
| Multi-GPU: | |
| GPU-Computing: | nVIDIA CUDA |
| Physik-Beschleuniger: | - |

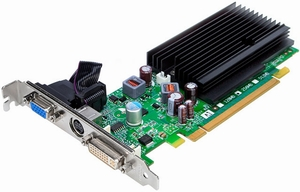

nVIDIA GeForce 8400 GS Referenzdesign
Die GeForce 8400 GS wurde neu aufgelegt und bekam den G98 Chip, der nur für die 8400 GS im Desktopbereich verwendet wird. Er wurde leicht kastiert und ihm fehlen jetzt 8 Stream-Prozessoren, sodass nur noch ein halber Shader-Cluster vorhanden ist. Die neue 8400 GS wurde im Geo-Takt leicht erhöht, ebenso auch der Grafikspeicher wurde um 100 MHz erhöht, sodass dieser derzeit auf effektive 1 GHz laufen, der aber immernoch DDR2 Speicher ist. Ebenso die Speicheranbindung ist gleich geblieben und befindet sich bei 64 Bit. Sehr schade eigentlich, aber für ein Verkaufspreis von durchschnittlich 30 Euro kann auch nicht viel erwarten. Der G98 Chip wurde leider nicht von allen Herstellern so akzeptiert, weil dieser sehr spät auf den Markt kam, sodass es leider nur weniger Hersteller die 8400 GS mit dem G98 Chip verbauen. Darunter ASUS und Leadtek. Die PCIe-Schnittstelle befindet sich in der Version 2.0 beim G98 Chip, was aber leistungstehnisch keine Vorteile bietet.
